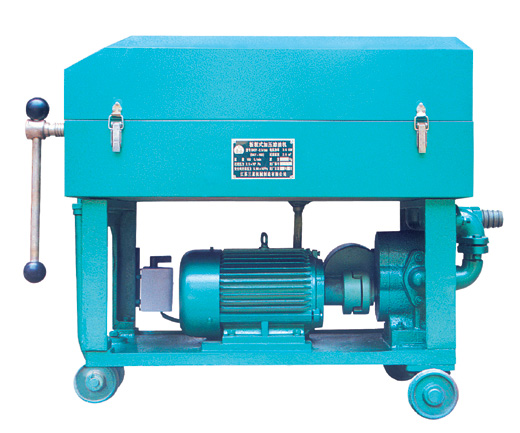

板框式加压滤油机

一、用途
此滤油机专供电厂、变电所(站)、供电所、油库(包括工厂油库)及有关工厂企业对变压器油、电容器油、及各种绝缘油等油液进行过滤，去除其杂质和少量水份，提高油液的耐压性能。对于粘度较高的油液，可以采用加温降低其粘度后进行过滤，亦有良好的净化作用，是理想的节油回收设备。

二、主要结构形式

本机是由齿轮泵l、滤清器4、安全阀5、回油阀3、放液水嘴7、滤床8(包括压力表、滤板、滤框、滤纸、油盘)、前支架12、后支架9、底盘11、拉杆13、联轴器10及电动机安装在底盘之上滤床之下，滤清器安装在齿轮泵的前侧，在滤清器上装有回油阀，并用聚氯乙烯管与油盘连接，滤床安装于齿轮泵与前后支架上边，其中滤板、滤框(见表1)顺序交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。进、出油口胶管连接在进、出管接头15、6上，被滤油液从滤清器进油孔处吸入，通过滤清器去除较大杂质后，再进入齿轮泵。由于电动机通过联轴器带动齿轮泵旋转，使齿轮对油液产生挤压作用，因而使滤油液流进滤床，渗透出滤油纸将油中杂质滤净。由于滤油纸的毛细管作用，可以吸收油中残留水份。然后将滤油液从油管排出。安全阀的作用是控制管道系统的压力，当油压超过规定值时，安全阀就立即启动，使滤油液在泵中自行循环，油压不再上升，以确保设备安全运转。回油阀借助齿轮泵进油口的真空作用，将油盘内的油吸入滤清器。放液水嘴供取油样进行耐压及其它理化性能试验。由于本机采用底盘滚轮14结构，可以通过人力拉动拉杆进行移动。

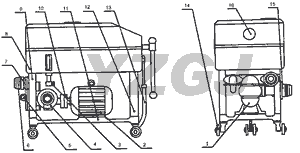

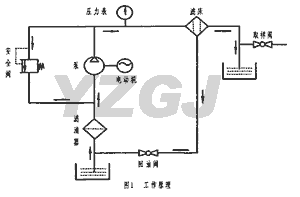

三、外形结构图与工作原理图

四、技术规格

名称		单位	型号
			BASY-0.7/224 BASY-0.7/224(B)	BASY-1.2/224 BASY-1.2/224(B)		BASY-1.8/280 BASY-1.8/280(B)			BASY-2.0/280 BASY-2.0/280(B)
			(BASY-50)	(BASY-80)		(BASY-125)			(BASY-160)
额定流量		L/min	50	80		125			160
过滤面积		m2	0.7	1.2		1.8			2.0
过滤压力		Pa	2.5 x105
最大过滤压力		Pa	5.88x105
滤油粘度		Cst	≤33
滤框数量		块	8		11		13	15
滤板数量		块	9		12		14	16
滤纸规格		Mm	234x234				300x300
板框规格		Mm	224x224				280X280
电动机	型号		Y90S-4		Y9OS-4		Y1OOL2-4	Y112M-4
			YB90S-4		YB90S-4		YBlOOL2-4	YB112M-4
	功率	KW	1.1		1.1		3.0	4.0
进口管径		寸	1”				2”
出口管径		寸	3/4”				1.2”
外形尺寸			950x430x675 950x430x705				1070x490×770 1070x400x800

1．型号中(B)表示采用防爆电动机的滤油机，供有防爆要求的场合使用2．BAY型是旧型号。

五、调整及试车
a）滤床上滤板、滤框、滤纸的放置位置应是，贴近两端止推扳压紧扳各放三张滤纸，然后放置滤板，再后滤板、滤框……交替顺序安放，板与框之间各夹放滤纸两张。滤板、滤框一侧为三角形支撑耳，另一侧为圆弧形支撑耳，用以支撑于两根支承杆(板)上。滤板、滤框的三角耳、圆弧耳必须与压紧板上的三角耳、圆弧耳在同一侧，且三角形耳必须安装在进液的一边，不能放错，否则将失去过滤能力。滤板、滤框均应以圆弧支撑耳一侧靠实支承杆定位。滤纸应使用清洁干燥的滤纸，如若使用清洗烘干后的旧滤纸时，应将滤纸脏污的一面对着滤框放置，以免清洁不净的杂质被冲刷下来而污染过滤后的油液。滤板、滤框安装完毕，复查位置是否正确，然后旋转手柄压紧，压紧时不允许加长压紧手柄，且只能一人操作。最后盖上油盘盖。(滤纸尺寸见最后附图)
b）接电源时整机应接地。应检查各连接部分无松动现象。用手正、反盘动三、四转，看足否有卡阻现象，一切正常后，点动电动机查看油泵旋转方向与箭头方向一致，不得反向。
c)滤油机的进出油口通过胶管与贮油器连接，并将所有控制阀门全部打开，关闭回油阀和放油嘴，准备就绪，方可开车。
d)运转一分钟后，压力表指针在0.25Mpa左右时则为正常，如指针大于0.5MPa时，应停车检查故障，排除后再启动。

六、操作规程
a)操作者必须熟悉本机性能及调试方法。
b)清洗管道系统和机器内腔。
c)机器启动后，应经常检查压力表的读数和机器的运转情况，一旦发生机器异常，应立即停机，排除故障后再开机。
d)根据滤油容量，待循环过滤2～3倍的滤油量后，旋开放油水嘴，取出油样试验，直至合格为止。
e)工作一定时间后，压力升高到0.5MPa以上或压力比初始压力下降，系统滤纸击破或滤纸吸收大量的水份毛细孔扩张，这两者都已失去过滤能力。
f)安全阀在出厂前已经检查调整好，并用铅印加封，不得随意拆卸。如确有必要进行调整时，须试验合格后方可继续使用。
g)工作时应注意油标，如油盘内存油过多时，可开启回油阀，将油盘内存油放净，再关闭回油阀。
h)当油内水份过多时，应将油液加温，使水份蒸发一部分，待冷却至室温时再进行过滤。
i)过滤结束，应清理机器，涂上防锈油，放在干燥通风之处。

七、机器的维护与保养
a)所有密封表面，不用时应涂上防锈油，防止密封表面锈蚀(如滤板、滤框、止推板、压紧板等)。
b)滤网、梯形螺杆等清洗干净，涂防锈油。
c)所有管道接头，应包扎封口，防止异物进入管道系统。
d)机器在移动过程中，防止撞击、翻倒，以免损伤机器和降低机器工作性能。
e)产品不应露天存放，以免风吹、雨淋、日晒、夜露和尘土粘沾，如条件限制不得已时须采取防雨措施。

八、使用限制
本机在下列情况下禁止使用：
a)海拔高度超过1000米。
b)周围介质温度高于+40℃低于-10℃。
c)空气相对湿度大于85％。
d)有防爆要求场合，须选用带防爆电动机的滤油机。
e)无防雨设施或充满水蒸气的环境。
f)过滤汽油、煤油和含酸、碱成分的挥发性液体。

九、简易故障的排除方法

故障原因	排除方法
1．油路系统连接处漏油	拧紧螺帽或更换密封垫片
2．滤油量不足	1．清洗滤油器 2．检查滤板及滤框的同一凸耳是否置于一边，且与前压板凸耳相同 3．滤纸的两孔是否对准滤板的两孔
3．安全阀漏气压力上不去	1．调整弹簧压力至安全阀开启压力 2．将安全阀清洗后用金刚砂研磨
4．滤油机不能启动	1．保险丝烧断应更换 2．插头接触不良检查后予以检修

十、易损件一览表

编号	图号	零件名称	数量	材料	备注
1		滤板		HTl50
2		滤框		HTl50
3		滤纸		270g/m2滤纸

十一、易损件图

十二、随机附件

装箱单
产品出厂合格证
冲孔器
滤纸
耐压油管两件（5米/根）
