轴承加热器
一、用途
YZHA系列轴承加热器是HA系列轴承加热器升级版，微电脑控制，有温度控制，时间控制及手动控制三种控制方式，主要用于对轴承、齿轮、衬套、轴套、直径环、滑轮、收缩环、连接器等多种类型的金属件进行加热，通过加热使之膨胀，达到过盈装配的需要。
二、 参数
| 型号项目 | YZHA-1 | YZHA-2 | YZHA-3 | YZHA-4 | YZHA-5 | YZHA-6 | YZR-7 | YZR-8 | YZR-9 | YZR-10 | YZR-11 | |
| 功率KW | 2.2KW | 3.3KW | 5.5KW | 8KW | 11KW | 13KW | 22KW | 66KW | 80KW | 125KW | 150KW | |
| 额定电压 | 220V | 220V | 380V | 380V | 380V | 380V | 380V | 380V | 380V | 380V | 380V | |
| 额定电流 | 10A | 12A | 15A | 20A | 30A | 35A | 57A | 170A | 210A | 328A | 390A | |
| 加热 工件 mm |
内径 | 30-85 | 30-100 | 50-200 | 60-250 | 80-360 | 180-400 | 60-500 | 80-600 | 90-800 | 150-1000 | 200-1200 |
| 外径 | <250 | <360 | <440 | <480 | <510 | <530 | <1000 | <1200 | <1600 | <2000 | <2500 | |
| 宽度 | 110 | 115 | 150 | 180 | 200 | 220 | 300 | 400 | 520 | 580 | 700 | |
| 磁性探头 | 有 | |||||||||||
| 自动退磁 | 自动 | |||||||||||
| 时间数显 | 有 | |||||||||||
| 温度数显 | 有 | |||||||||||
| 温度控制 | 有 | |||||||||||
| 时间控制 | 有 | |||||||||||
| 手动控制 | 有 | |||||||||||
| 声音提示 | 有 | |||||||||||
| 最高温度℃ | 300 | |||||||||||
| 重量KG | 45 | 55 | 85 | 120 | 135 | 150 | 300 | 500 | 800 | 12000 | 19000 | |
| 退磁效应 | 残磁≤1.0mT | |||||||||||
三、结构
HA系列轴承加热器由主机及控制箱组合一体安装在一手车上，移动式结构，便于现场施工灵活应用，可拆装的轭铁是直接用来穿套轴承或其它加热工件之用。
四、 附轭铁一览表
型 号 |
轭铁规格 |
尺寸 ( ㎜ ) |
数量 |
适用范围（加热工件内径㎜） |
YZHA-1 |
14 |
20 × 20 |
1 |
∮30-55 |
15 |
40 × 40 |
1 |
∮55-85 |
|
YZHA-2 |
18 |
50 × 50 |
1 |
∮70-85 |
19 |
60 × 60 |
1 |
∮85-100 |
|
YZHA-3 |
22 |
70×70 |
1 |
∮85-115 |
23 |
80×80 |
1 |
∮115-200 |
五、操作程序
1、将轭铁放置在主机的端面上。
2、将插头插入有控制开关的电源插座上。
3、检查接地线是否良好，通电后用测电笔测试。
4、按动启动按钮，主机通电。
5、检查轭铁对地应无电压。
6、按动停止按钮主机断电，停止加热。

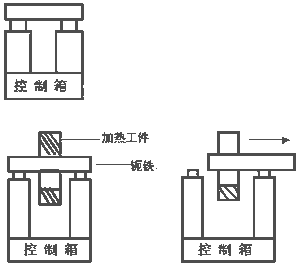

7、根据不同规格的轴承或其它工件，选择不同的轭铁套上，将此轭铁 放在主机的顶端面上，应吻合平整。
8、加热时，应将传感器插入“传感插座”，并将传感器紧贴被加热工件。
9、当轴承加热到所需的温度，将会自动关断电源或按一下停止开关。
10、停止加热后，轭铁向左或向右移动，取下轴承后将轭铁再放回主机顶端。
11、如果重复使用，不间断地加热轴承，只需要将所加工的轴承再套进轭铁，按一下启动按钮即可。
六、注意事项
1、供电电源的接地线必须良好。
2、主机未放置轭铁前，严禁按启动按钮开关，否则会损坏仪器或烧毁保险丝。
3、滚珠轴承加热器温度切勿超过150℃。否则会引起轴承退火。
4、为了提高加热效率，根据轴承内孔尺寸选择相应的轭铁时，应尽量选横截面积较大的轭铁。
5、主机必须平整放置切勿侧斜，轭铁与主机端面须吻合。
6、必须当主机断电后，方可取轭铁中的加热部件。
7、轴承升温时，孔径涨量参照下表。
