自锁式千斤顶,自锁千斤顶

一、用途
自锁式千斤顶主要用于需长时间支撑重物的地方,它可在除去油压时仍可支持重物,而且安全可靠。可用于水下,单作用,负载回缩,螺母自锁使负载更安全,特别在大型工程中,是易操作控制和液压千斤顶,设计有安全保压装置,内置卸压阀防止过载,以保护千斤顶以利于安全操作。该装置的连接,采用的是高压胶管和螺纹接头连接,具有使用快捷,并克服快速传统接头漏油缺点主要用于电力、建筑、机械制造、矿山、铁路桥梁、造船等多种行业的设备安装起顶拆卸作业。

二、使用方法
1、 使用前必须检查各部是否正常。
2、 使用时应严格遵守主要参数中的规定,切忌超高超载,否则当起重高度或起重吨位超过规定时,油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时,需先向泵中加入应为经充分过滤后的N33#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中,合理选择千斤顶的着力点,底面要垫平,同时要考虑到地面软硬条件,是否要衬垫坚韧的木材,放置是否平稳,以免负重下陷或倾斜。
6、千斤顶将重物顶升后,应及时用支撑物将重物支撑牢固,防止被举重物产生倾斜而发生危险。
7、如需几只千斤顶同时起重时,除应正确安放千斤顶外,应使用多顶分流阀,且每台千斤顶的负荷应均衡,注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况,防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接,然后选好位置,将油泵上的放油螺钉旋紧,即可工作。欲使活塞杆下降,将手动油泵手轮按逆时针方向微微旋松,油缸卸荷,活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、本千斤顶系负载回缩,起重完后,即可快速取出,但不可用连接的软管来拉动千斤顶。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱,腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养

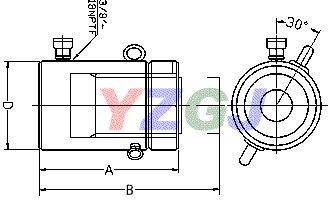

三、基本参数

型号 承载能力T(KN) 行程B-A mm 液压缸有效面积cm2 液压油溶量cm3 本体高度
A mm
伸展高度
B mm
外径
D mm
重量kg
CLL-502 55(489) 50 71.3 356.5 164 214 125 16
CLL-504 100 713 214 314 21
CLL-506 150 1069.5 264 414 26
CLL-508 200 1426 314 514 31
CLL-5010 250 1782.5 364 614 36
CLL-5012 300 2139 414 714 41
CLL-1002 100(889) 50 133.3 666.5 187 237 165 31
CLL-1004 100 1333 237 337 39
CLL-1006 150 1999.5 287 437 48
CLL-1008 200 2666 337 537 57
CLL-10010 250 3332.5 387 637 65
CLL-10012 300 3999 437 757 74
CLL-1502 150(1333) 50 198 990 209 259 205 53
CLL-1504 100 1980 259 359 66
CLL-1506 150 2970 309 459 78
CLL-1508 200 3960 359 559 92
CLL-15010 250 4950 409 659 105
CLL-15012 300 5940 459 759 118
CLL-2002 200(178) 50 266.5 1332.5 243 293 2 2 3 5 83
CLL-2006 150 3997.5 343 493 118
CLL-20010 250 6662.5 443 693 153
CLL-2502 280(2489) 50 366.4 1832 249 299 275 116
CLL-2506 150 5496 349 499 163
CLL-25010 250 9160 449 699 210
CLL-3002 350(3111) 50 457 2285 295 345 310 173
CLL-3006 150 6855 395 545 233
CLL-30010 250 11425 495 745 293
CLL-4002 430(3821) 50 559 2795 335 385 350 251
CLL-4006 150 8385 435 585 327
CLL-40010 250 13975 535 785 403
CLL-5002 565(5022) 50 730 3650 375 425 400 367
CLL-5006 150 10950 475 625 467
CLL-50010 250 18250 575 825 568
CLL-6002 660(5866) 50 857 4285 395 445 430 447
CLL-6006 150 12855 495 645 563
CLL-60010 250 21425 595 845 680
CLL-8002 880(5866) 50 1179 5895 455 505 505 711
CLL-8006 150 5895 555 705 871
CLL-80010 250 29475 655 905 1031
CLL-10002 1080(9600) 150 1465 7325 495 545 560 951
CLL-10006 50 21975 595 745 1143
CLL-100010 250 36625 695 945 1335

表中参数可能因为改良而变更,恕不另行通知。

四、注意事项
1、使用时如出现空打现象,可先放松泵体上的放油螺钉,将泵体垂直起来头向下空打几下,然后旋紧放油螺钉,即可继续使用。
2、使用时,不得加偏载或超载,以免千斤顶破坏发生危险。在有载荷时,切忌将快速接头卸下,以免发生事故及损坏机件。
3、本机是用油为介质,必须做好油及本机具的保养工作,以免淤塞或漏油,影响使用效果。
4、新的或久置的油压千斤顶,因油缸内存有较多空气,开始使用时,活塞杆可能出现微小的突跳现象,可将油压千斤顶空载往复运动2-3次,以排除腔内的空气。长期闲置的千斤顶,由于密封件长期不工作而造成密封件的硬化,从而影响油压千斤顶的使用时间,所以油压千斤顶在不用时,每月要将油压千斤顶空载往复运动2-3次。
5、高压油管出厂时经过105Mpa(1050Kgf/cm2)试验。但由于胶管容易老化,故用户需经常检查,一般为六个月,频繁用者为三个月。检查时用87.5Mpa(875Kgf/cm2)试压,如有爆破、凸起,渗漏等现象则不能使用。
6、操作时应严格遵守技术规范,用户要根据使用情况定期检查和保养。
