滤油车,精细滤油车
(一)简介:液压技术的现代化导致了液压系统性能参数日趋于超高压力,大流量和高精度,为确保液压系统的性能和可靠性,对油液的清洁度要求越来越高。 我厂研制的滤油小车,不仅能作为液压系统注入新油过滤的专用设备,而且还可以作为定期过滤系统介质中污染物的专用设备,它可以帮助你较好地处理液压系统地污染,延长液压元件的使用时间,保证系统正常工作。 我公司的LUC系列滤油小车除具有性能可靠,结构紧凑,外形美观,保养维修和使用方便外,还具有较高的精度和低噪声等优点,精滤器内滤芯可据用户不同需要,在3um,5um,10um,20um,30um,40um中进行自由选择,只需调换不同过滤精度的滤芯就可达到不同精度的过滤效果,滤油小车仅滤除油液中的污物,对油的各项技术指标均无影响。
(二)油路图:
1、精过滤器 2、排气阀 3、压力表 4、安全阀 5、泵 6、电动机 7、粗过滤器 8、磁性过滤器 9、流量计(三)型号说明:
(四)技术参数:
型号 | 公称流量 (1/min) | 粗滤精度(um) | 精过滤度 (um) | 原始压力损失(MPa) | 磁铁吸力(N) | 电机功率 (kw) | 电机电压 (V) | 重量( kg) |
LUC-16×*# | 16 | 100 | 3 5 10 20 30 40 |
<0.02 | 2 | 0.37 | AC:380 | 60 |
LUC-40×*# | 40 | 0.75 | 90 | |||||
LUC-63×*# | 63 | 1.1 | 100 | |||||
LUC-100×*# | 100 | 1.5 | 110 |

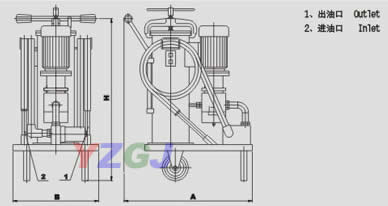

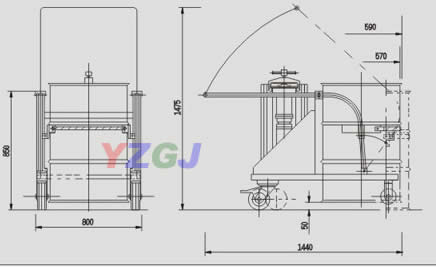

(五)外型尺寸:
1、LUC系列型号 | 尺寸(mm) | ||
H | A | B | |
LUC-16×* | 920 | 470 | 350 |
LUC-40×* | 930 | 648 | 400 |
LUC-63×* | 960 | 560 | 400 |
LUC-100×* | 960 | 560 | 400 |
(六)用户自配附件与易损备件:
滤油车型号 | 备件名称 | |||
粗过滤滤芯型号 | 精过滤滤芯型号 | 骨架式油封 | PVC增强软管mm | |
LUC-16×* | CWU-16×100-J | CZX-16×*# | 20×40×10 | 吸油φ32,回油φ19 |
LUC-40×* | CWU-40×100-J | CZX-40×*# | 25×45×10 | 吸油φ32,回油φ25 |
LUC-63×* | CWU-63×100-J | CZX-63×*# | 25×45×10 | 吸油φ32,回油φ25 |
LUC-100×* | CWU-100×100-J | CZX-100×*# | 30×50×10 | 吸油φ32,回油φ25 |
(七)滤油车使用与保养维修
1、滤油车在启动时,应注意不能使油泵反转,以免引起油泵轴封吹出导致吸入空气。
2、滤油车在使用过程中,油泵可能吸入空气,影响油泵流量,为了达到滤油车的额定流量以及保证精细滤芯的正常工作,应及时打开排气阀,以便将滤筒中的空气排净(即排气阀出油后),排完空气之后及时关闭排气阀。
3、滤油车使用一段时间后,如因污染物严重堵塞粗过滤器表面而使吸油不畅,引起油泵噪声过大,应停机取出滤芯清洗。
4、精细滤芯在使用一段时间后,易被污染物逐渐堵塞,引起滤筒压力升高,当压力达到0.4MPa时,需及时更换精细滤芯。
5、使用的吸油、出油软管应随时保持清洁。
6、如果滤油车抽不出油,请检查认定: a、油泵转向是否正确; b、油箱至吸油口间的各零部件密封是否可靠,吸油口是否离开油面或油液已吸完; c、粗滤器滤芯是否堵塞。
7、滤油车流量显著减少,请检查认定: a、粗、精过滤滤芯是否堵塞严重; b、油泵轴油封是否磨损或因反转而造成吹出。
8、过滤压力突然下降,请检查精细滤芯是否被击穿。
八、使用注意事项
1、滤油车电缆与电源连接时应确认电源电压、频率与电机标牌一致,电源连接安全可靠。
2、滤油车进出油软管摆放在工作位置后,即可启动滤油车工作。
滤油车启动、停止步骤如下:
(1)点动电机确认电机转向与要求一致(电机风轮顺时针转动)。如不一致,可通过调换电机接线位置使之一致。
(2)电机转向确认后,启动电机,同时观察进出油口的工作状况及压力表的压力,如工作正常,可连续工作。
(3)工作完成后,手动停止开关,电机停止工作,断开连接电源。
3、 齿轮泵上的安全阀出厂前已调好(16bar),不需要调整。
4、 滤油车启动后,如无油从压油管流出,可检查如下内容:
a、吸油软管吸油是否充分(油粘度高、温度低时会造成吸油不足),必要时可向吸油软管预充油。
b、吸油滤油器是否堵塞。可定期清洗吸油滤油器。
c、齿轮泵上的安全阀是否处于低压状态。
5、滤油车顶盖上装有压力表,当指针到达一定压力(一般6bar左右)值时,应及时更换滤芯。
6、滤芯更换
a、更换滤芯时必须确认滤油车处于停机状态,滤油器必须卸压(压力表显示0bar状态),可以通过拧松滤油器盖板上的排气螺塞卸压。
更换滤芯过程:
b、拧松滤油器盖板上四个手柄螺栓,并沿空眼拉下。将滤油器盖板向上拉(亦可用木棒从下轻轻向上敲),取下盖板,将滤芯从滤筒中取出。
c、将新的滤芯放在滤筒中。为便于安装,可在滤芯上的O型圈处涂润滑油。将滤油器盖板对正滤筒,轻轻均匀向下压,注意滤油器盖板内的O型圈不要被夹断,最后将四个手柄拧好。
d 更换滤芯或清洗滤筒时,可通过放油球阀将油排出。
7、随机滤芯已装于滤油器中。用户可根据使用工况选择滤芯精度。
