电动弯管机


  DWG-2B电动弯管机        DWG-3B电动弯管机        DWG-4B电动弯管机

一、用途
DWG系列电动液压管机,动力采用我厂生产并荣获第十八届日内瓦国际发明金奖的超高压电液压泵。该机具有体积小、重量轻、能量大、结构简单、操作方便、使用时间长的优点。是建筑、化工、水暖、石油、煤炭等行业理想的弯管工具。
二、规格与性能参数

型号

DWG-2B

DWG-3B

DWG-4B

项目

单位

最大工作压力

Mpa

44

59

62

最大工作载荷

KN

88

196

206

最大工作行程

mm

250

320

420

弯管能力

外径

mm

∮21.3-60

∮21.3-88.5

∮21.3-108

壁厚

Mm

2.75-4.5

2.75-4.75

2.75-5

油箱容量

L

9

9

9

整机重量

Kg

82

150

245

弯管角度

rad

π/2≤a<π

π/2≤a<π

π/2≤a<π

液压油牌号

N15

N15

N15

最大操作力

N

<490

<490

<490

外形尺寸

cm

76×38×58

96×45×54

122×44×45

外径系列:
低压流体输送焊接管:壁厚要求:∮21.3(2.7 5-4)、∮26.8(2.75-4)、∮33.5(3-4.5)、∮42.3(3-4.5)、∮48(3-4.5)、∮60(3-4.5)、∮75.5(4.5-5)、∮88.5(4.5-5)无缝钢管:∮108(4.5-5)、∮114(4.5-5)(其中114需选配)如用户需要无缝管模具,可向本公司订购

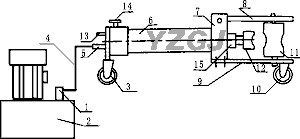

三、结构示意图

1-放油螺钉 2-电动油泵 3-前轮 4-高压油管 5-快速接头
6-油缸 7-油缸座 8-上模板 9-下模板 10-后轮
11-支承轮 12-弯管模 13-排气回油孔 14-排气回油开关 15-活塞杆

四、使用方法:
1、参照电动油泵说明书。
2、将高压油管(4)端部的快速接头活动部份向后拉开套在工作油缸(5)的接头上。
3、(件12)弯管模、(件11)支承轮和被弯管子接触部位涂润滑油脂。
4、翻开(件8)上模板,根据弯管子大小选择相应的弯管模,将弯管模装在作用杆项部,如结构示意图,然后将两支承轮(件11)插入下模扳(9)两相应孔内,放上被弯管子,转动两支承轮,使相应的尺寸槽向着弯管模。
5、将电动油泵放油螺钉(1)旋紧,即可弯管。弯管完毕,放松放油螺钉,作用杆自动缩回。
五、注意事项
1、使用前首先检查油箱内的油是否加满,如不足应加满
2、使用时严格遵守说明书中的规定,切忌超压超负荷。
3、在有载荷时切忌将快速接头卸下。
4、本机具是用油为介质,必须做好油及本机具的清洁保养工作,以免淤塞或漏油,影响使用效果。
5、不宜在酸碱、腐蚀物质的工作场所使用。
